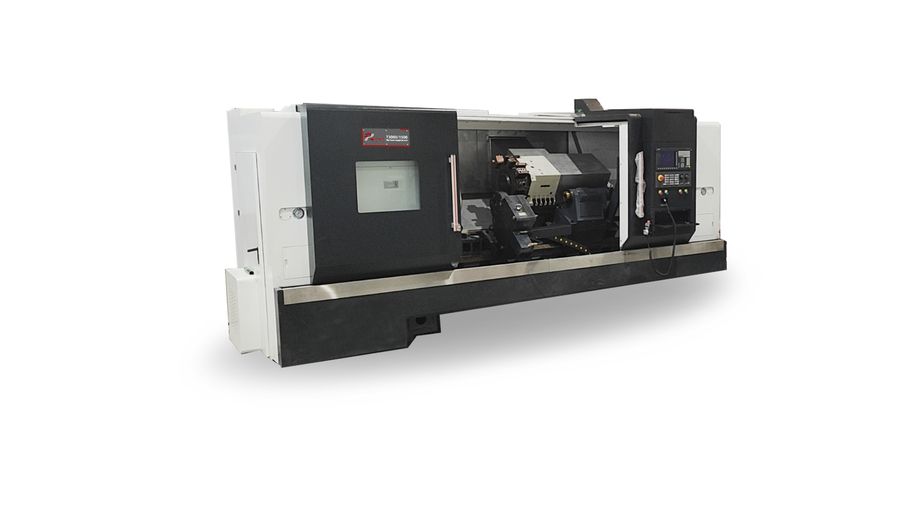

Technical Specifications
Основные параметры
| Параметр | Значение | Ед. |
|---|---|---|
| Макс. диаметр обработки над станиной | 830 | мм |
| Макс. диаметр точения | 620 | мм |
| Макс. диаметр обработки над суппортом | 460 | мм |
| Макс. длина точения | 1430 | мм |
Шпиндель и патрон
| Параметр | Значение | Ед. |
|---|---|---|
| Конец шпинделя (патрон) | A2-11 (18″) полый | — |
| Мощность двигателя | 22/26 | кВт |
| Коробка передач | BF Gear box | — |
| Макс. частота вращения шпинделя | 1800 | об/мин |
| Трёхступенчатое частотное преобразование | 260–1600 | об/мин |
| Диаметр прутка | Ø90 | мм |
Подачи
| Параметр | Значение | Ед. |
|---|---|---|
| Шариковые винты X/Y | 4008/5010 | мм |
| Ход по оси X | 325 | мм |
| Момент двигателя оси X | 22 | Н·м |
| Момент двигателя оси Y | 30 | Н·м |
| Привод осей X/Z | Прямое соединение | — |
Точность
| Параметр | Значение | Ед. |
|---|---|---|
| Точность позиционирования | IT6 | — |
| Повторяемость позиционирования | 0,005 | мм |
Инструментальная головка
| Параметр | Значение | Ед. |
|---|---|---|
| Модель резцедержателя | shd20br-380 | — |
| Сечение резца | 25×25 | мм |
| Диаметр борштанги | 50 | мм |
Задняя бабка
| Параметр | Значение | Ед. |
|---|---|---|
| Диаметр пиноли | 100 | мм |
| Ход пиноли | 80 | мм |
| Перемещение задней бабки | 1530 | мм |
| Конус пиноли | Морзе 5 | — |
Общие данные
| Параметр | Значение | Ед. |
|---|---|---|
| Тип станины / угол наклона | Цельная / 30° | — |
| Габариты (Д×Ш×В) | 4800×2100×2100 | мм |
| Масса станка | 9000 | кг |
